FH-900C型杆塔接地电阻在线监测系统

2020-01-14

1.系统功能

架空输电线路在运行中,由于杆塔接地不良而引发的雷害事故占线路故障率的比例较高,这主要是由于雷击杆顶或地线(避雷线)时,当雷电流通过杆塔接地装置泄流人地,由于接地电阻偏高,从而产生了较高的反击过电压所致。输电线路的杆塔接地是线路防雷的主要措施之一,其可靠性对保证电力系统的安全稳定运行具有重大的意义。杆塔接地电阻是一个重要数据,降低输电线路杆塔接地电阻,可以提高线路的耐雷水平,减少雷害事故,在杆塔附近降低接触电压和跨步电压,防止人畜触电事故。

故高压输电线路杆塔接地电阻的监测变得尤为重要,我司自主研发生产的FH-900C型高压输电线路杆塔接地电阻在线监测系统,通过对杆塔接地电阻的分析和无线通信技术,实现对高压输电杆塔接地电阻的实时监测,并通过GSM/CDMA/GPRS/4G网络及时将预/告警信息发送给监控中心,提醒线路运行负责人对线路运行状况予以关注并采取相应处置措施。

图1.输电线路杆塔接地电阻监测应用实景



1.1产品特点

(1)可直接测量带电高压铁塔接地电阻,无需对待测物进行拆分;

(2)采用太阳能+蓄电池供电,体积轻巧,安装维护方便;

(3)通信方式灵活,支持ZIGBEE/WIFI/GSM/CDMA/GPRS/4G网络;

(4)为工业级产品,采用防水金属外壳,适用于各种恶劣的气候环境;

(5)系统采用低功耗设计,采用动态电源管理策略以满足节电要求;

(6)支持受控采集方式和自动采集方式,可通过后台软件设置采样间隔(5分钟~24小时)、报警阈值等参数;

(7)配备完善的后台软件,具有数据存储、历史数据查询、报表、打印、曲线图绘制等功能,可对杆塔接地情况进

      行定性、定量分析;

(8)支持采用手机进行数据查询和报警接收;

(9)满足国家电网公司企业标准《输电线路状态监测装置通用技术规范》(Q / GDW 242-2010)。



      2.技术参数

(1)测量范围:0~100Ω;

(2)测量误差:≤10%;

(3)测量分辨率:0.1Ω;

(4)工作环境:温度:-40℃~+85℃;相对湿度:≤100%;大气压力:550hPa~1060hPa;

(5)防护等级:IP65;

(6)功耗:工作功耗:≤5W;待机功耗≤0.1W;

(7)供电方式:太阳能+蓄电池,输入电压+12~24V;

(8)电池使用寿命:≥5年,无外部充电时可连续供电30天以上;

(9)重量:≈3Kg(不含安装金具) ;

(10)适用对象:10KV~500KV高压输电线路



      3.系统组成

FH-900C型高压输电线路杆塔接地电阻在线监测系统由硬件和软件共两大部分组成。

3.1硬件组成

FH-900C系统硬件部分由监控服务器和监测子站组成。其中监测子站又由监测子站主机、接地电阻采集单元、太

阳能电池板组成。监控服务器机可为各省公司配备的服务器,也可为用户自行配备的普通计算机。

2.FH-900C系统组成示意图



3.1.1监测子站

监测子站内置控制板、接地电阻数据采集电路、GSM/CDMA/GPRS或4G网络通信模块、充电管理电路、蓄电池等,该设备具备以下功能:

(1)通过杆塔接地电阻采集单元获取接地电阻数据;

(2)主动按设定周期主动上传监测杆塔接地电阻数据;

(3)实时响应服务器指令,上传实时数据和一定范围内的历史数据;

(4)具有休眠、唤醒功能,以节省电源。休眠期间支持短信;

(5)具有失电数据保护功能;

(6)具有故障自诊断及自恢复功能;

(7)支持报警及报警阈值设定;

(8)支持远程复位;

(9)支持联网参数设定(更改及查询服务器IP、端口);

(10)支持密码设定、子站编号设定;

(11)支持校时及时间查询;

(12)支持对设备供电电压的监测功能。

图3.监测子站主机



3.1.2杆塔接地电阻采集原理

接地电阻的测量方法可分为:电压电流表法、比率计法和电桥法。本装置采用通过CT线圈向接地回路注入电流的方法来测量接地电阻,从原理上来讲属于电压电流表法。高压输电铁塔一般采用角钢构件组装而成,整个铁塔主要由塔头、塔身和塔腿三大部分组成。

图4.铁塔接地引线示意图

图5.杆塔接地电阻采集单元



3.1.3监控服务器

监控服务器为部署在远程监控中心计算机,运行监控软件,通过访问Internet得到数据。监控中心对杆塔接地电阻参数进行数据存储、显示、统计报表并进行分析,完成杆塔接地电阻参数的预警功能。

监控软件可采用国网或南网统一开发的软件,也可采购我公司开发的《FH-9000高压输电线路在线监测系统》程序,其主要功能如下:

(1)具有实时、定时自动接收监控子站采集的监测数据功能;

(2)具有远程设置数据采集密度功能;

(3)具有自动采集时间,并能向监控子站发送对时命令功能;

(4)具有终端设备工作状态监测功能;

(5)具备报警提示功能;多种报警方式,报警信息发送到相关人员手机上(多部手机);

(6)报警提示信息将提供报警测点的准确地理位置、测点名称以及本次报警的详细时间,同时在平面图上测点所在位置变成红色;

(7)具有设备管理功能和存储服务功能;

(8)本系统软件平台能够同时在B/S及C/S方式下工作;

(9)多方式远程监控:远程WEB、客户端系统控制;

(10)对监测的数据进行统计、分析和输出,根据需要选择不同的测点、不同的时间段,将数据以各种报表、统计图、曲线等方式显示出来;

(11)可根据其历史数据和当前数据可作出趋势图;

(12)具有无限扩展功能;

(13)各地市局的监控中心与省公司监控中心采用有线方式组网,省公司监控中心可以直接调用各地市局监控中心监测的数据,了解杆塔接地电阻的情况;

(14)提供对外数据接口,可以与其它MIS系统互联;



3.2软件组成

其运行界面如图所示:

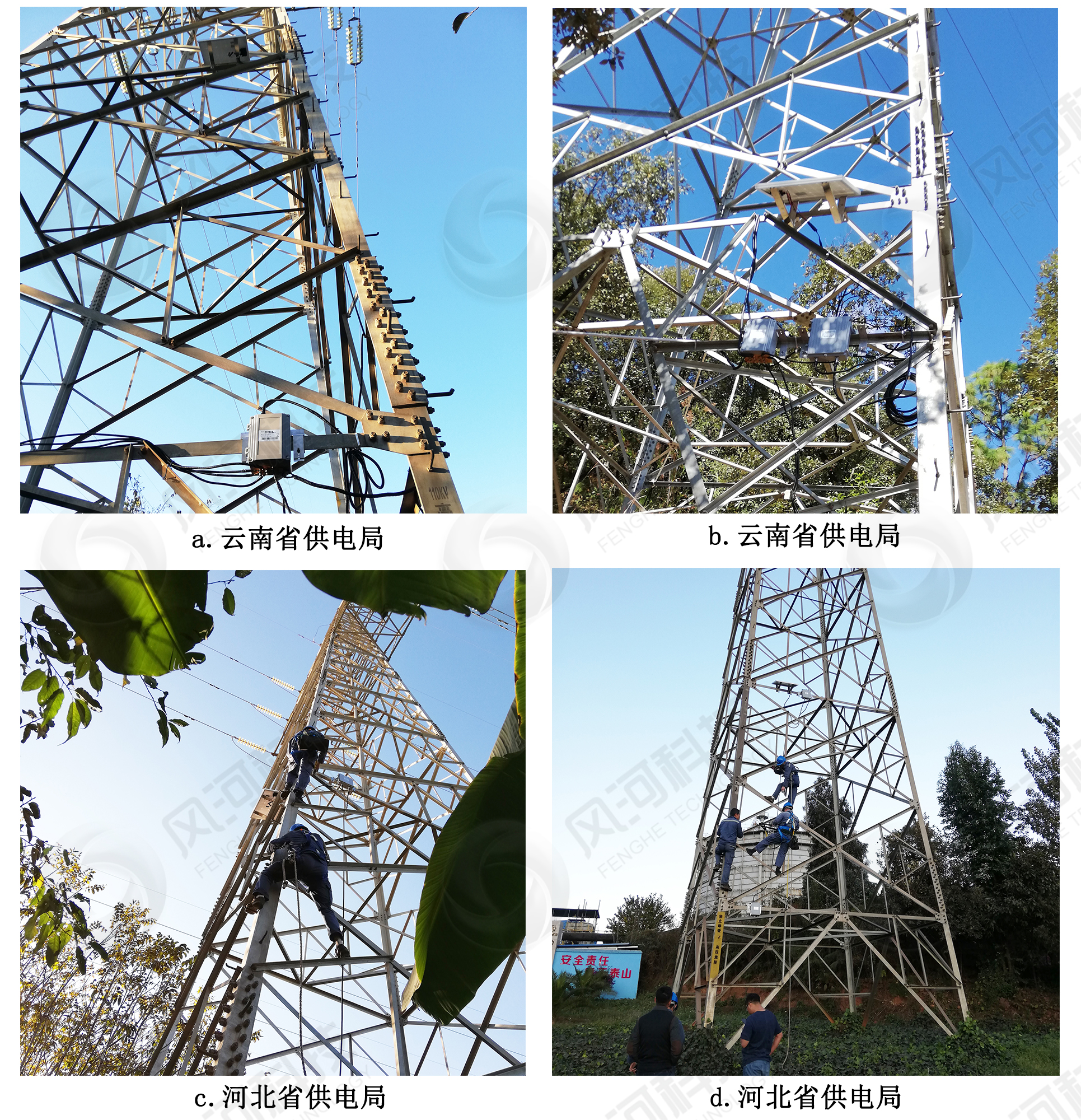

  4.应用案例

5.售后服务

提供为期12个月的免费质保期,终身保修。无论您是本地用户或外地用户,购买了哪一款产品,我公司确保其产品质量,并在质保期内提供免费服务。
