FH-900H北斗差分导线弧垂监测系统

2020-08-27



1、系统功能

  弧垂是指在平坦地面上,相邻两基电杆上导线悬挂高度相同时,导线最低点与两悬挂点间连线的垂直距离。一般地,当输电距离较远时,由于导线自重,会形成轻微的弧垂,使导线呈悬链线的形状

输电线路运行负荷和气象条件的变化会造成线路弧垂产生变化,过大的弧垂既可以造成相间短路等事故隐患,也限制了线路的输送能力,特别是在大跨越、交叉跨越和人烟密集地段。近年来由于用电负荷增长的需要,许多已有的输电线路为了提高输送能力,将导线最高运行允许温度从70℃提高到80℃,这时线路弧垂就成为主要的制约因素,需要对弧垂进行校验或实时监测,确保线路运行和被跨越设备的安全。

  现有的弧垂监测方法有倾角测量法和对地测距法。倾角测量法容易受风力等因素影响。而对地测距法则易受导线下方地形地貌和植被生长情况影响。

  武汉风河科技自主研发的FH-900H型输电导线弧垂在线监测系统,利用差分GPS/北斗技术、GPRS/3G/4G及LORA等无线通信技术,实现对导线弧垂的实时监测。本系统克服了传统方法的缺点,安装方便,测量精度高,可帮助线路施工人员实时掌握线路的弧垂是否处以合理范围,提高施工效率。

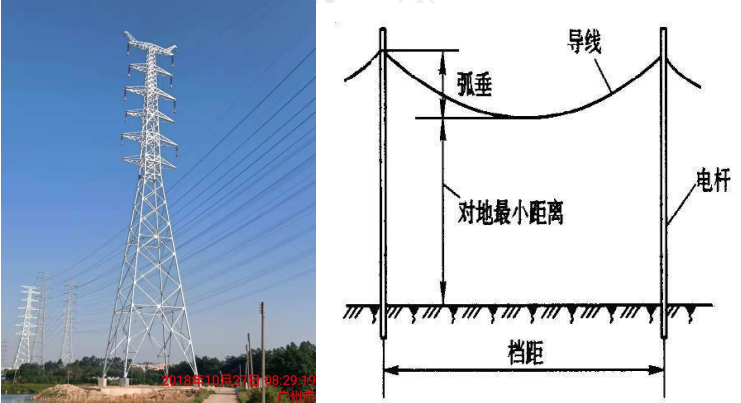

1. 输电导线及其弧垂

2、工作原理

  全球导航卫星系统(GNSS)定位是利用一组卫星的伪距、星历、卫星发射时间等观测量,同时还必须知道用户钟差。全球导航卫星系统是能在地球表面或近地空间的任何地点为用户提供全天候的3维坐标和速度以及时间信息的空基无线电导航定位系统。因此,通俗一点说如果你除了要知道经纬度还想知道高度的话,那么,必须对收到4颗卫星才能准确定位。

目前世界上已投入运行的GNSS系统有美国GPS、俄罗斯GLONASS、欧盟GALILEO何中国的北斗卫星导航系统(英文名称:BeiDou Navigation Satellite System,简称BDS)等。

 2. 全球导航卫星系统

  RTK(Real - time kinematic,实时动态)载波相位差分技术,是实时处理两个测量站载波相位观测量的差分方法,将基准站采集的载波相位发给用户接收机,进行求差解算坐标。这是一种新的常用的卫星定位测量方法,以前的静态、快速静态、动态测量都需要事后进行解算才能获得厘米级的精度,而RTK是能够在野外实时得到厘米级定位精度的测量方法,它采用了载波相位动态实时差分方法,是GPS应用的重大里程碑,它的出现为工程放样、地形测图,各种控制测量带来了新的测量原理和方法,极大地提高了作业效率。

3. RTK工作原理

3、系统组成

    FH-900H型导线弧垂监测系统由部分组成,分别是1)监测基准站;2)监测移动站;3太阳能电池板。如下图所示:

4. FH-900H导线弧垂监测系统组成



    表 1. 系统配置清单



序号

品   名

数量

单位

说  明

1

监测服务器

1

安装在监控中心

2

监测主机

1

安装在放置在距离移动站300米范围以内稳固的地点

3

采集单元

n

安装在导线上。

4

太阳能供电系统

1

标配

5

蓄电池供电

1

标配

6

监控服务器软件

1



7

微信公众号

1



选配,通过微信接收数据和报警信息

8

Andriod手机APP软件

1



选配,通过APP接收数据和报警信息

合计











4、技术参数



  • 弧垂监测误差:3cm ;
  • 弧垂监测分辨率:0.1cm;
  • 供电方式:锂电池或太阳能电池板



5、应用案例

   FH-900H是武汉风河科技针对电力和通信行业的需要开发的系列在线监测产品,已广泛应用于电力和通信领域,并取得了良好的应用效果。



6、售后服务

  提供为期12个月的免费质保期,终身保修。无论您是本地用户或外地用户,购买了哪一款产品,我公司确保其产品质量,并在质保期内提供免费服务。
