FH-9001杆塔倾斜在线监测系统

2017-07-21



系统概述

       FH-9001杆塔倾斜在线监测系统,利用最新的MEMS传感器技术和无线通信技术,对位于冰灾、雪灾、泥石流、山体滑坡多发区、煤矿采空区等不良地质区域内电线杆塔,进行双向倾斜角度(平行于线路方向和垂直于线路方向)实时监测。当杆塔倾斜角度超过设定的阈值时,系统能够通过GSM/CDMA/GPRS或3G/4G网络及时将预/告警信息发送给监控中心,提醒线路运行负责人对线路运行状况予以关注并采取相应处置措施。
      该系统采用太阳能电池板+蓄电池供电方式,安装方便。投入运行后,可使运营部门及时掌握杆塔工作情况,以有效防止因杆塔倾斜而引发的事故。
      本设备也可应用于桥梁、大坝、建筑物等对象的倾斜监测。



FH-9001杆塔倾斜在线监测

产品特性

采用进口双轴MEMS传感器,测量精度高;

采用太阳能供电系统供电,安装维护方便;

通信方式灵活,支持ZIGBEE/WIFI/GSM/CDMA/GPRS/4G网络;

为工业级产品,采用防水金属外壳,适应于各种恶劣气候的环境;

系统采用低功耗设计,采用动态电源管理策略以满足节电要求;

配备完善的后台软件,具有数据存储、历史数据查询、报表、打印、曲线图绘制等功能,可对杆塔状态进行趋势分析;

支持受控采集方式和自动采集方式,可通过后台软件设置采样间隔(5分钟-24小时),支持采样手机进行数据查询和报警接受;

满足国家电网公司企业标准《输电线路状态监测装置通用技术规范》(Q/GDW-242-2010)。





技术指标
 倾角测量范围:双轴±30°(可选±15°、±60°或±90°);
 倾角测量误差:≤±0.1°;
 倾角测量分辨率:±0.01°;
 工作环境:温度:-40℃~+85℃;相对湿度:≤100%;大气压力:550hPa~1060hPa;
 防护等级:IP65;
 工作功耗:≤1W; 待机功耗≤0.1W;
 供电方式:太阳能+蓄电池,输入电压+12~24V;
 电池使用寿命:≥3年,无外部充电时最多可连续供电30天以上;
 重量:≈3kg;(不包含蓄电池)
 适用对象:10KV~500KV输电线、通信铁塔、广告牌、塔吊、建筑物等。

监测子站上电后,其显示屏将显示如下信息:





应用案例

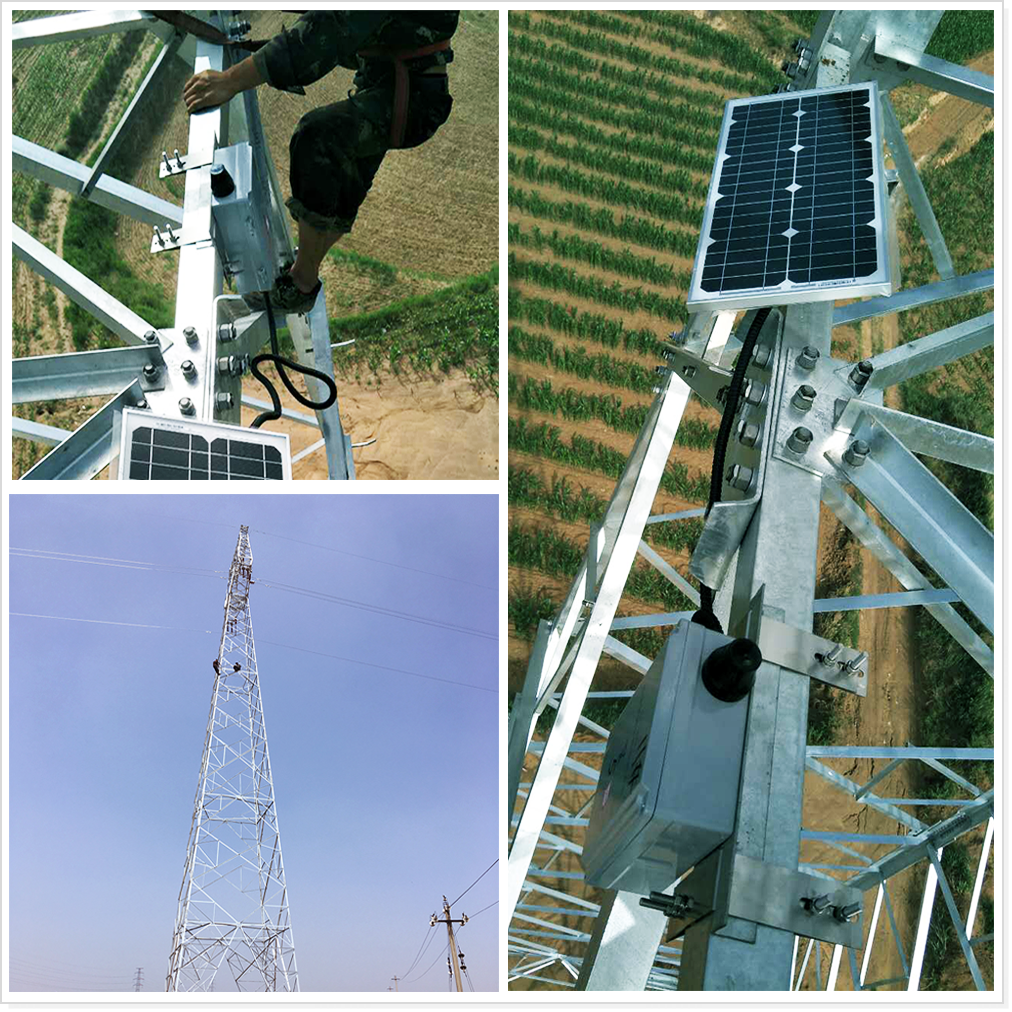

      FH-9001高压输电线路杆塔倾斜在线监测系统成功应用于广东某地项目,该系统自安装以来,客户反映很好,其外观及可靠性等深受好评,已投入使用2年,运行情况良好。该系统同样成功应用于黑龙江某地项目,运行时间已经达到了2年,运行情况良好,深受客户好评。
