FH-9003导线测温在线监测系统

2018-10-17

系统概述

       FH-9003 高压输电线路导线温度在线监测系统利用贴附在导线上的高精度温度传感器采集导线温度,并通过GSM/CDMA/GPRS或3G网络及时将采集到的信息发送给监控中心,从而实现对导线温度的实时监测。
      该系统采用高能电池和太阳能电池板+蓄电池供电两种方式,安装方便。投入运行后,可使运营部门及时掌握导线发热情况及发展趋势,据此参数科学安排输电线路在线增容,提升经济效益,提高线路安全运行及信息化管理水平。

FH-9003导线温度在线监测

系统组成

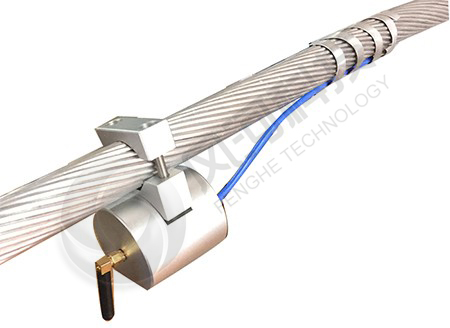

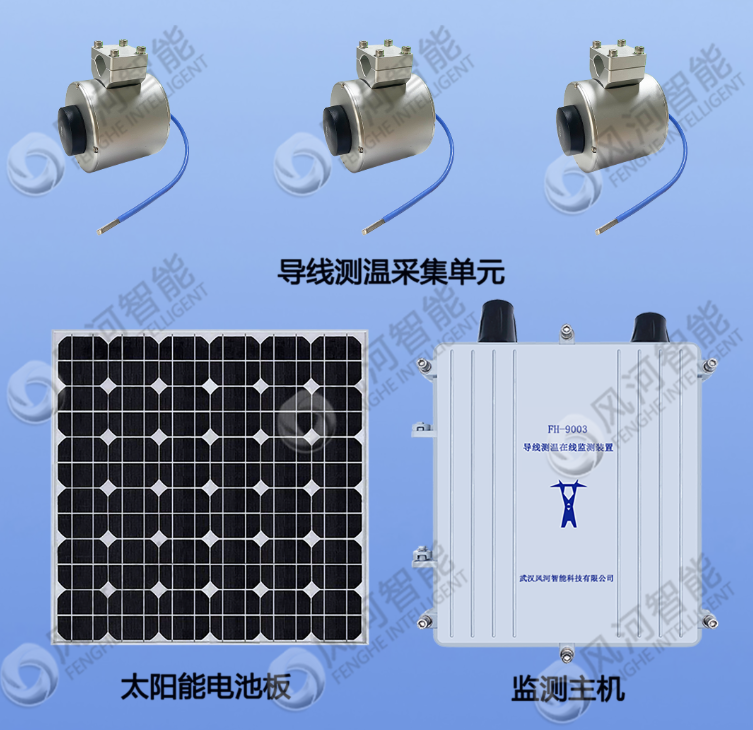

      本系统由若干监测子站和服务器组成。其中,监测子站部署在电力杆塔上。监测子站由高精度温度传感器(数据采集单元)、GPRS/3G网络通信模块、充电控制电路,蓄电池等组成。监测子站负责从各采集单元接收数据,并将其通过GPRS/3G网络发送给远程服务器。
      服务器部署在监控中心机房内,运行监控软件,通过Internet获得监测子站数据。监控软件对导线温度等状态参数进行数据显示、存储、统计报表,完成多参数预警功能。在服务器上主要运行服务器软件、数据库,需要配备的设备包括防火墙、宽带连接、UPS电源等。


产品特性

      采用进口温度传感器,测量精度高、范围宽;
      采用太阳能供电系统和高能电池供电,安装维护方便;
      通信方式灵活,支持ZIGBEE/WIFI/GSM/CDMA/GPRS和3G网络;
      为工业级产品,采用防水金属外壳,适用于各种恶劣的气候环境;
      系统采用低功耗设计,采用动态电源管理策略以满足节电要求;
      配备完善的后台软件,具有数据存储、历史数据查询、报表、打印、曲线图绘制等功能,可对导线温度状态进行趋势分析;
      满足国家电网公司企业标准《输电线路状态监测装置通用技术规范》(Q / GDW 242-2010)
      满足国家电网公司企业标准《输电线路导线温度监测装置技术规范》(Q/GDW 244-2010)
      满足南方电网公司企业标准《南方电网输电线路监测系统通信规约》

技术指标

      温度测量范围:-55℃~+125℃;
      温度测量误差:≤0.5℃;
      温度测量分辨率:0.1℃;
      工作环境:温度:-40℃~+85℃;相对湿度:≤100%;大气压力:550hPa~1060hPa;
      防护等级:IP65;
      工作功耗:≤1W; 待机功耗≤0.1W;
      供电方式:太阳能+蓄电池或感应取电,输入电压+12~24V;
      电池使用寿命:≥3年,无外部充电时最多可连续供电30天以上;
      重量:≈3kg;(不包含蓄电池)
      适用对象:10KV~800KV高压输电线路。

应用案例

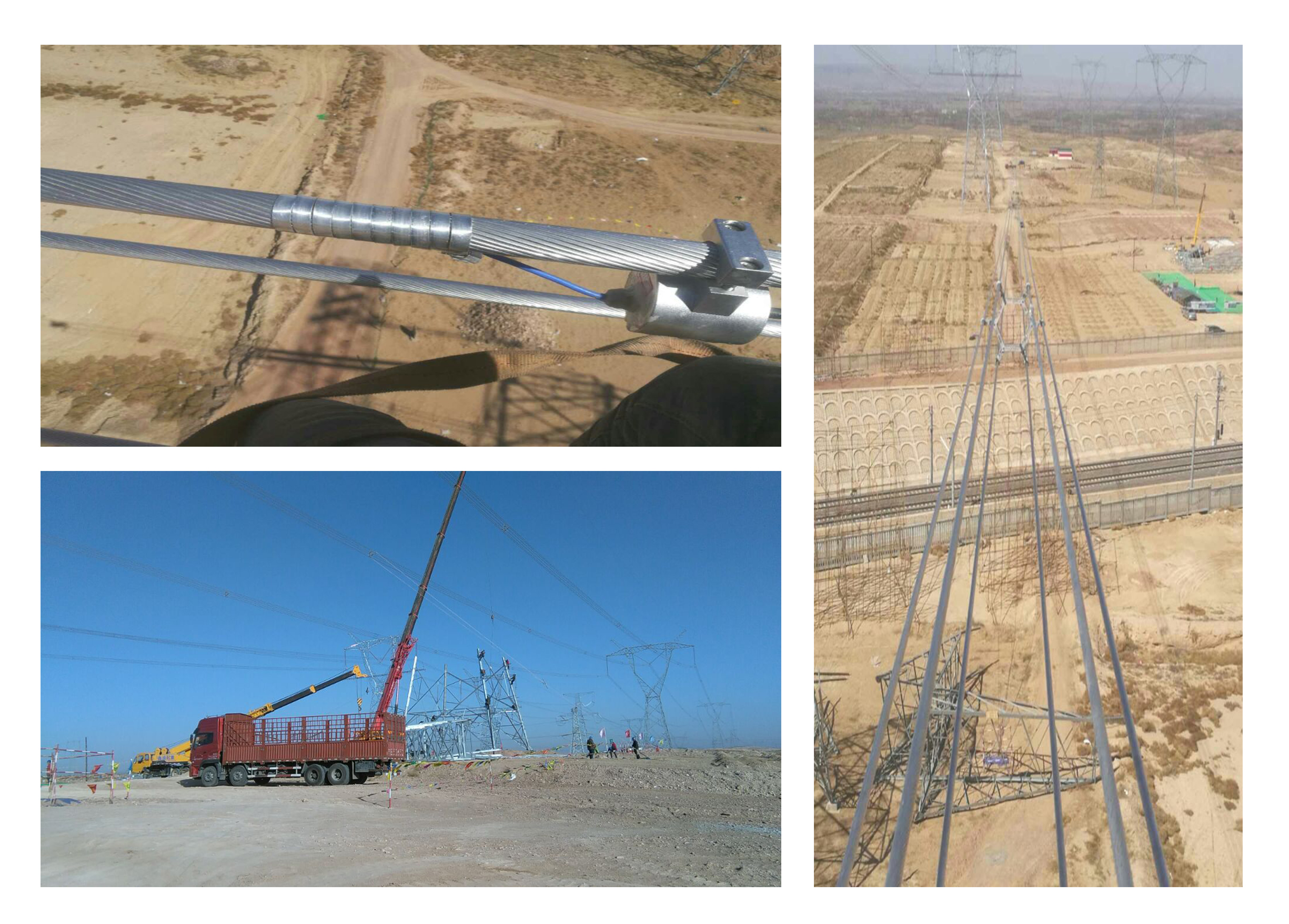

      FH-9003输电线路导线测温在线监测系统成功应用于云南某地项目,该系统自安装以来,客户反映很好,其外观及测温精确度等深受好评,已投入使用2年,运行情况良好。该系统同样成功应用于四川某地项目,运行时间已经达到了3年,运行情况良好,深受客户好评。
