FH-9009型三跨视频在线监测系统

2017-05-03

系统概述

       FH-9009型高压输电线路三跨视频在线监测系统,利用数字视频压缩技术、嵌入式计算机技术和4G无线通讯技术等先进技术,对恶劣环境中运行的架空高压输电线路的运行状况进行全天候、实时监测,可使管理人员第一时间了解监测点的动态视频信息。
      本系统采用太阳能电池板+蓄电池供电方式,安装方便。投入运行后,可实现远程巡线,减少由于导线悬挂异物、塔材被盗、导线覆冰、导线舞动等因素引起的电力事故,提高线路安全运行及信息化管理水平。


FH-9009三跨视频在线监测

系统组成

      FH-9009输电线路三跨视频在线监测系统由若干监测子站和服务器组成。其中,监测子站部署在电力杆塔上。监测子站主机内置GSM/CDMA/GPRS/4G/无线传感器网络通信模块、蓄电池充电管理电路等,与视频采集单元、太阳能电池板、蓄电池等组成监测子站。监测子站主机(无线视频终端)作为核心设备,负责将视频采集单元采集的视频图像经过压缩编码后通过GSM/CDMA/GPRS/4G/无线传感器网络上传到监控中心,实现视频的远程观看。同时可以根据监控中心的操作发出的命令来控制视频切换、镜头变焦、近景/远景、光圈调节等以及控制云台上下、左右和自动巡视等动作。
      服务器部署在监控中心机房内,运行监控软件,通过访问Internet得到数据。监控中心对各监控点视频数据进行管理、存储和显示,以及对前端摄像机进行控制。在服务器上主要运行服务器软件、数据库,需要配备的设备包括防火墙、宽带连接、UPS电源等。


产品特性

      通信方式灵活,支持多种4G网络,覆盖区域广,用户无需建设通信基础设施;
      采用工业摄像机;
      采用先进的H.264压缩方式,码流数据率低;
      提供一路RS485接口,可实现远程变焦、调向、预置位设置等云台控制功能;
      提供一路RS232接口,可用于连接外围数据采集设备;
      具备入侵监测功能,支持事件提示、报警输出;
      支持采用手机进行视频浏览和参数设置(专网平台需开放SIM卡互访权限);
      具有断线自动连接功能;
      配备完善的后台软件,可实现多画面浏览,用户可自定义镜头分组,分组轮跳浏览,轮跳时间可由用户设定;
      支持多站点登录、连接;
      采用太阳能供电系统供电或线圈感应取电,安装维护方便;
      为工业级产品,采用防水金属外壳,抗电磁干扰,适用于各种恶劣的气候环境;
      系统采用低功耗设计,采用动态电源管理策略以满足节电要求;
      满足国家电网公司企业标准《输电线路状态监测装置通用技术规范》(Q / GDW 242-2010)
      满足国家电网公司企业标准《输电线路图像/视频监控装置技术规范》(Q/GDW 560-2010)
      满足南方电网公司企业标准《南方电网输电线路监测系统通信规约》


技术指标

      摄像机图像分辨率:PAL:752(H)×582(V);
      摄像机最低照度:≤0.01Lux/ f1.2;
      摄像机变焦率:≥光学18 倍;
      图像格式:4CIF/VGA/CIF/QVGA/QCIF:704x576/640x480/352x288/320x240/ 176x144/160x120;
      图像压缩格式: H.264;
      云台控制协议:Pelco-D;
      云台预置位数量:≥8;
      云台水平旋转角度:环视:0°~360°;俯仰: ±90°;
      串口速率:9600 ~115200bps;
      数字输入电平(DI):TTL;
      无线通信标准:CDMA2000/WCDMA/TD-SCDMA;
      工作环境:温度:-40℃~+85℃;相对湿度:≤100%;大气压力:550hPa~1060hPa;
      防护等级:IP65;
      工作功耗:≤5W; 待机功耗≤0.1W;
      供电方式:太阳能+蓄电池或感应取电,输入电压+12~24V;
      电池使用寿命:≥5年;
      MTBF:≥80000小时;
      重量:≈20kg,以实物为准;
      适用对象:10KV~800KV高压输电线路。


应用案例

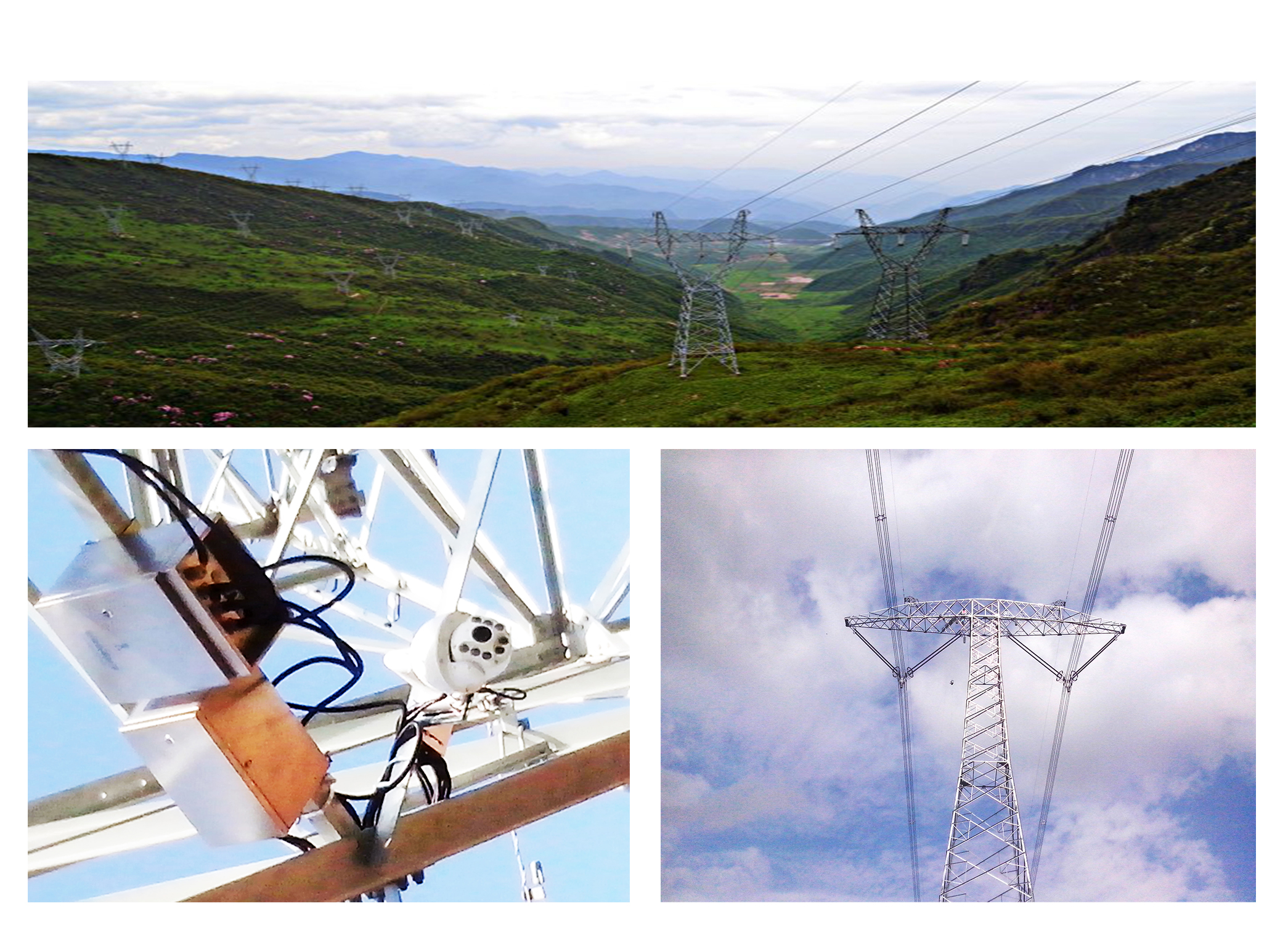

      FH-9009输电线路三跨视频在线监测系统成功应用于广西某地项目,该系统自安装以来,客户反映很好,其外观及可靠性等深受好评,已投入使用2年,运行情况良好。该系统同样成功应用于辽宁某地项目,运行时间已经达到了2年,运行情况良好,深受客户好评。
