FH-900K开关柜温度在线监测系统

2016-07-02

系统概述

      高压开关柜是输配电系统中的重要设备,承担着开断和关合电力线路等重要作用,在电力系统中获得了日益广泛的应用。电力设备安全可靠性是超大规模输配电和电网安全保障的重要环节,高压开关柜作为一种广泛运用的电力设备,其安全可靠性也因而受到了更多的关注。据不完全统计,国内不少发电公司、电力公司均出现过不同程度的高压开关柜故障,并造成了一定的经济损失。这些故障,有一部分来自开关柜本身的质量问题,更重要的原因在于目前缺乏针对开关柜的有效监测手段。
      武汉风河智能科技自主研发的开关柜温度在线监测系统主要利用贴附在开关柜线路接头上的高精度温度传感器采集线路温度,并通过RS485总线、以太网、GPRS/4G等方式发送到本地的服务器上实现显示。

  FH-900K开关柜温度在线监测

系统组成

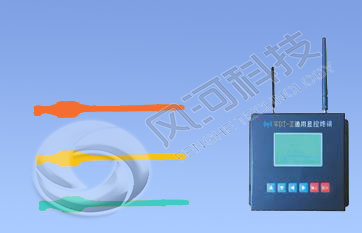

      FH-900K开关柜温度在线监测系统由若干监测子站和服务器组成。其中,监测子站包括腕带式无线测温传感器和显示终端。无线测温传感器采集开关柜内A,B,C三相线路的温度,并通过无线433MHZ方式将温度数据传送到显示终端。显控终端配备低功耗液晶显示屏,实现本地显示监测数据,并将其通过RS485总线、以太网、GPRS/4G等方式传输到本地服务器。
      服务器部署在监控中心机房内,运行监控软件,从监测子站获得开关柜温度数据。监控软件对开关柜温度等状态参数进行数据显示、存储、统计报表。当出现温度超界时,可以通过声光报警、短信报警等方式通知值班人员。在服务器上主要运行服务器软件、数据库,需要配备的设备包括防火墙、宽带连接、UPS电源等。

产品特性

      采用进口温度传感器,测量精度高、范围宽;
      通信方式灵活,支持ZIGBEE/WIFI/GSM/CDMA/GPRS和3G网络;
      配备低功耗液晶显示屏,实现本地显示监测数据;
      温度超界时,可现场自动发出声光报警;
      为工业级产品,温度采集单元的表带外壳材质:阻燃耐高温型;
      温度采集单元的表带是用的直接接触式测温,然后通过无线数据传输采集,可在高压环境下准确测试温度;
      系统采用低功耗设计,采用动态电源管理策略以满足节电要求;
      GB/T 6113-2008 《无线电干扰和抗干扰度测量设备规范》
      GB/T 17626.5-2008 《电磁兼容试验和测量技术静电放电抗扰度试验》(idt IEC61000-4-2:2008)
      GB/T 17626.11-2008 《电磁兼容试验和测量技术 射频电磁场辐射抗扰度试验》(idt IEC61000-4-3:2008)
      GB/T 17626.4-20088 《电磁兼容试验和测量技术 电快速瞬变脉冲群振荡波抗扰度试验》(idt IEC61000-4-4:1995)
      GB/T 17626.8-2008 《电磁兼容试验和测量技术 工频磁场抗扰度试验》(idt IEC61000-4-8:2008)
      GB/T 17626.11-2006 《电磁兼容试验和测量技术 电压暂降、短时中断和电压变化抗扰度试验》(idt IEC61000-4-11:1994)



技术指标

      温度测量范围:-40℃~+125℃;
      温度测量误差:≤0.5℃;
      温度测量分辨率:0.1℃;
      工作环境:温度:-40℃~+85℃;相对湿度:≤100%;大气压力:550hPa~1060hPa;
       防护等级:IP65;
      工作功耗:≤200mW; 待机功耗≤20uW;
       MTBF:≥80000小时;
       适用对象:10KV~110KV开关柜测温。



应用案例

      FH-900K开关柜温度在线监测系统成功应用于浙江某地项目,该监测系统已投入使用3年,运行情况良好。该系统同样成功应用于江苏某地项目,运行时间已经达到了2年,运行情况良好,深受客户好评。
