FH-8001桥梁凝冰在线监测系统

2018-12-14

 系统概述

      迄今为止,我国高速公路里程已超过7万公里,居世界第二位。由于我国3/4的国土处于降雪、冰冻覆盖区,在冬季,路面积雪、覆冰等情况会对高速公路的通行能力和交通安全产生严重影响,轻则封路,重则造成严重的交通事故,从而产生巨大经济损失和负面社会影响。

     FH-8001桥梁凝冰预警系统是武汉风河计算机科技有限公司利用Gprs/GSM/4G/Wifi/ /Zigbee等通信及物联网技术研发的一套监测平台,可实现对桥梁凝冰情况进行实时监测和预警。系统由监测子站、短信报警器、监控中心(上位机服务器)等组成。其中各个监测子站将采集到的实时数据周期性通过GPRS/GSM/4G网络上传到监控中心,由运行于监控中心的监控软件进行数据存储、分析、显示和处理。当凝冰条件形成,或者监测子站的电池出现电量不足等异常情况,监控软件将会通过短信、声光等多种手段进行报警提示。

系统组成

FH-8001桥梁凝冰预警系统由硬件和软件共两大部分组成。

其中,硬件部分由监测子站、短信报警器、和监控主机组成:

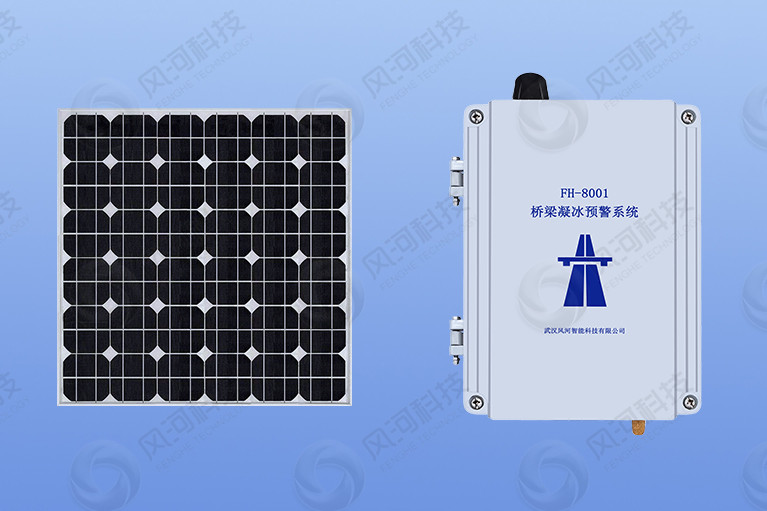

  • 监测子站:FH-8001-H。 部署在桥梁等监测目标区域,采集温度、湿度等环境 参数,通过GPRS发送给监测中心。监测子站采用太阳能+锂电池供电。
  • 监控主机:采用服务器或普通计算机,运行监控软件。一般安装在公路管理处的监控中心机房。
  • 短信报警器:W906。通过串口连接到监控主机,用于向值班人员发送报警短信。

软件名称为iEMS-IceM,运行在监控主机上。

FH-8001桥梁凝冰预警在线监测

系统优势

      2.1 测量范围广/测量准确
      该系统测温范围广,测量准确,并通过了湖北省计量院的认证。
      2.2 功耗低/供电方便
      本系统下所有监测设备均采用低功耗设计,满足GSP相关要求;支持电池供电或电源供电方式,供电方便。
      2.3 24小时实时监测
      可在线实时24小时连续采集和记录监测点位的温度,以布局、仿真、曲线、表格等四种视图显示监测结果,方便用户观测,监测点位可扩充多达上千个点。
      2.4 支持历史数据查询
      本系统运用了SQL Server相关技术,支持历史数据查询,自动生成历史记录报表与曲线。可查询任意时段,任意被测点的温度值与温度曲线图。完整精确且灵活记录打印;有选择性的打印客户所需的历史数据。
      2.5 组网灵活可靠
      支持多种数据采集通讯方式,采用无线温度传感器,组网灵活,不需布线,维护方便。无线网关最终将接收到的信息通过GPRS/GSM/4G网络或者有线网络(以太网/RS485/RS232)上传到监控中心。
      2.6 科学的报警机制
      可设定各监控点位的温湿度报警限值,当出现被监控点位数据异常时可自动发出报警信号,报警方式包括:现场多媒体声光报警、手机短信息报警等,系统可在不同的时刻通知不同的值班人员。
      2.7 软件功能齐全
      软件系统具有系统管理,在线数据监测,历史数据查询,地图编辑,在线地图监测等功能。可选择B/S,或者C/S模式,同时支持手机app查看。
      2.8.强大的数据处理与通讯能力
      采用计算机网络通讯技术,局域网内的任何一台电脑都可以访问监控电脑,在线查看监控点位的温湿度变化情况,实现远程监测,系统不但能够在值班室监测,领导在自己的办公室也可以非常方便地查看和监控。



 技术参数

温度测量范围 -40℃~+100℃
温度测量精度 ±0.5℃
温度分辨率 0.1℃
湿度测量范围 0%~100%
湿度测量精度 ±3%RH
湿度分辨率 1% RH
露点测量 支持
年漂移量 温度<0.04℃;湿度<0.5%



监控软件

iEMS-IceM监控程序由“在线数据监测”、“历史数据查询”、“系统管理”等模块组成,负责接收、显示、存储从管理主机发送的温湿度数据,同时还要有统计分析、报表打印等功能。其配备的数据库管理系统为SQL Server或My SQL。

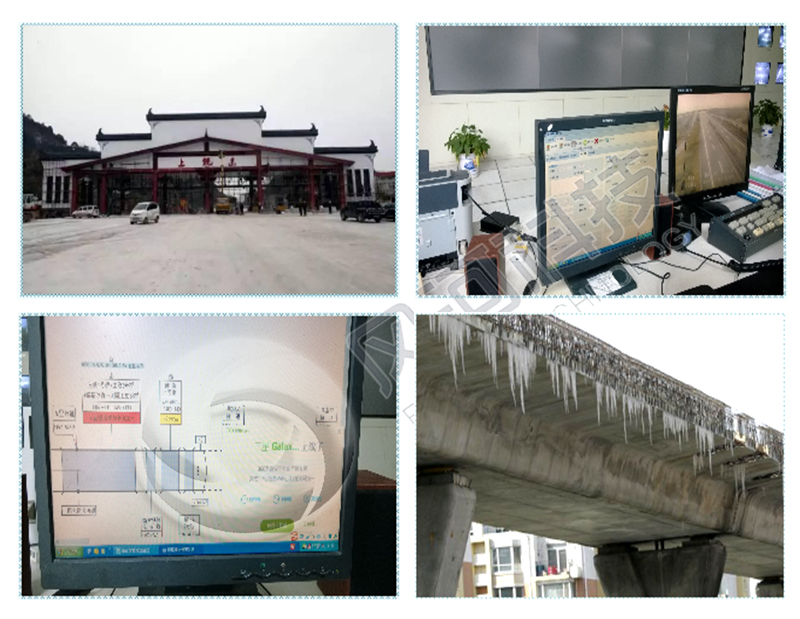

本系统可接入到高速公路路况预警发布系统,如下图。



监控软件

浙江衢州高速

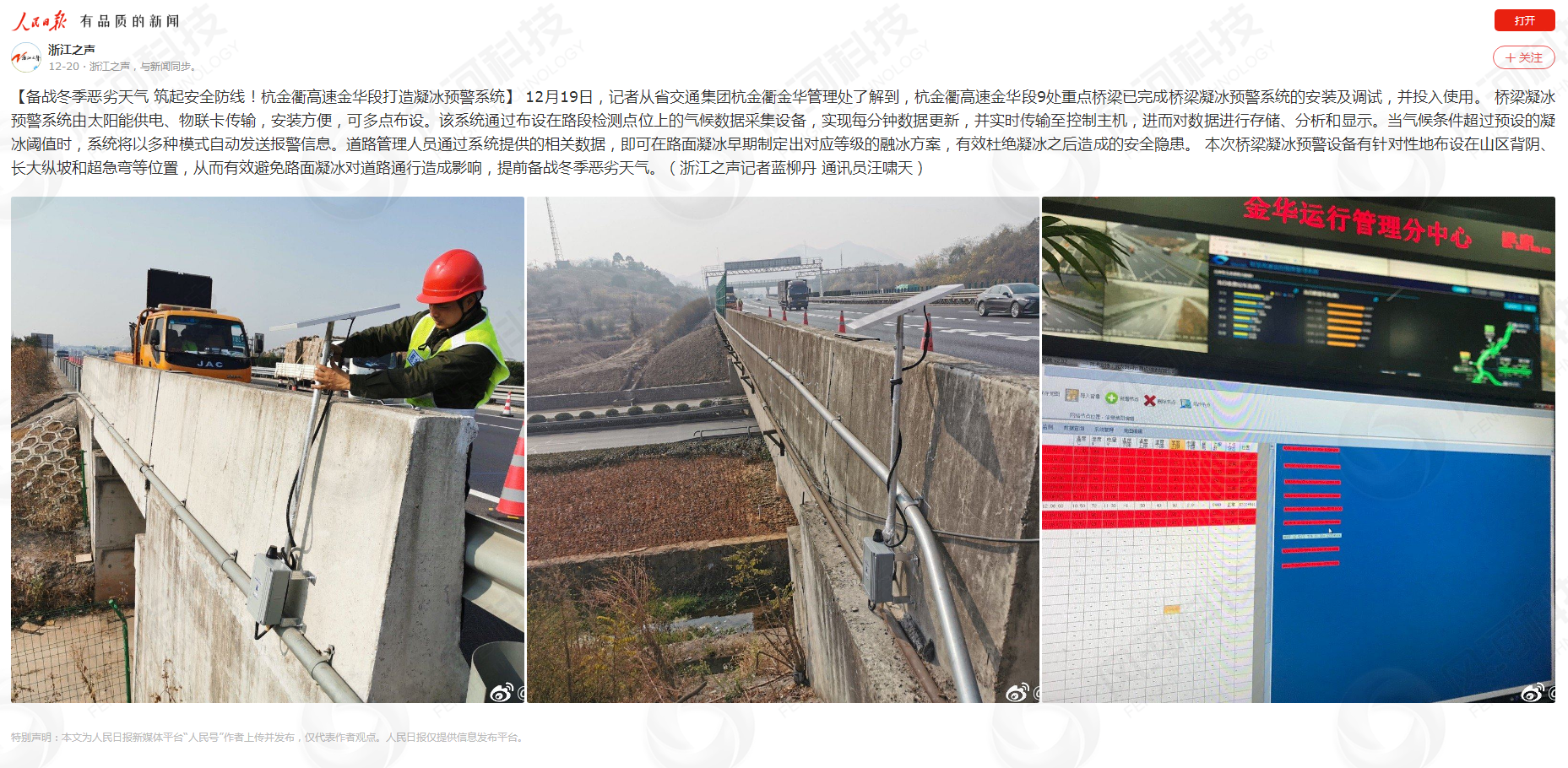

     浙江衢州高速率先在局部路段安装FH-8001桥梁凝冰预警系统,对所属路段凝冰情况进行实时监测,有效保障了春运安全。当地报纸、电视台等媒体均予以报道。



  • 江西上饶高速

    江西上饶某高速公路在多处桥梁安装FH-8001桥梁凝冰预警系统,取得了良好效果。
